В канале высших звуковых частот (лампы Л2 и ЛЗ) для ослабления низших и средних частот переходные конденсаторы С1 и СЗ, а также конденсатор в цепи смещения первого каскада С2 имеют емкость значительно меньше обычной величины. Оконечный и предоконечный каскады охвачены отрицательной обратной связью, напряжение которой подается в цепь катода второго каскада.
    Канал средних частот имеет два каскада усиления напряжения, выполненных на правой половине лампы Л1 и лампе Л4 и двухтактный оконечный каскад на лампах Л5 и Л6. Цепь частотного разделения имеет здесь наиболее сложную задачу: необходимо ослабить низшие и высшие частоты при хорошем усилении средних частот. Ослабление низших частот достигается за счет уменьшения емкости переходных конденсаторов С11 и С14 и конденсатора цепи смещения С13, т. е. такими же средствами, как в канале высших частот, но емкости конденсаторов здесь больше. Ослабление высших частот достигнуто за счет шунтирующего действия конденсаторов С12 и С15. Фазоинверсный каскад выполнен по схеме с заземленной сеткой на правой половине лампы Л4. Такая схема обладает хорошей симметричностью и удобна для введения обратной связи. Напряжение обратной связи подается на сетку правого триода лампы Л4. Может показаться, что при такой схеме обратная связь будет действовать только на правый триод лампы Л4. Однако это не так. Правый и левый триоды лампы Л4 включены совершенно симметрично. На сетку левого триода подается прямой сигнал; из-за сопротивления связи между каскадами он действует и на сетку правого триода. Глубина обратной связи зависит от соотношения величин сопротивлений R22 и 1?24.Конденсатор С20 предотвращает возникновение высокочастотной генерации. Для подъема низших и высших частот усиление среднечастотного канала в несколько раз занижено делителем напряжения R14, R15. Чем больше ослабление этого делителя, тем выше может быть относительный подъем частотной характеристики в области высших и низших частот.
    Канал низших частот выполнен по аналогичной схеме, за исключением цепи частотного разделения. Для ослабления высших и средних частот в первом каскаде канала (лампа Л7а) введена отрицательная обратная связь, напряжение которой подается с анода на сетку лампы Л7а через конденсаторы С23, С24, С22. Кроме того, вход второго каскада (лампа Л8а) зашунтирован конденсатором С28.
    Выпрямитель (рис.54) имеет фильтр для оконечных каскадов низших и средних частот и всех остальных каскадов усиления.
    Детали усилителя расположены на монтажных платах (рис.55).
    Данные трансформаторов и дросселей приведены в таблице.
    Звуковоспроизводящая установка В. Власенко (МРБ-1969) выполнена по трехканальной схеме, что позволяет усиливать диапазон частот от 20 Гц до 20 кГц. Кроме общей регулировки усиления с тонкомпенсацией глубиной 50 дБ, каждый канал имеет отдельную регулировку усиления, что дает возможность в широких пределах регулировать тембр звука. Номинальная выходная мощность низкочастотного канала -6 Вт при коэффициенте нелинейных искажений 1%, среднечастотного - 4 Вт при нелинейных искажениях 0,7 % и высокочастотного - 2 Вт при искажениях 1 %. Уровень фона - 65 дБ. Минимальная чувствительность при номинальной выходной мощности - 50 мВ. Мощность, потребляемая от сети, - не более 100 Вт.
    При работе установки входной сигнал поступает на один из ее входов Вх1, Вх2 (рис.56). Ко входу Вх1 подключаются источники сигнала напряжением более 3 В, ко входу Вх2 - напряжением от 50 мВ до 3 В.
    Первый каскад усилителя собран на левой половине лампы Л1. С его нагрузки через конденсатор СЗ усиливаемый сигнал подается на тонкомпенсированный регулятор громкости R5, R7, R8, С4 и С5.
    На левой половине лампы Л2 собран второй каскад усилителя. Для согласования его выхода с входным сопротивлением нагрузочных фильтров и уменьшения нелинейных искажений каскад охвачен глубокой отрицательной обратной связью.
    Через конденсатор С6 и регуляторы тембра R12, R13, R14 сигнал проходит на входы разделительных фильтров, каждый из которых пропускает только определенные частоты. Таким образом, весь диапазон усиливаемых частот разбивается на три поддиапазона.
    С фильтра С9, R17, С8, R16 начинается канал низких частот. Его фазоинверторный каскад собран на правой половине лампы Л2, а выходной-на двух лампах ЛЗ, Л4. Симметрия выходного каскада устанавливается переменным резистором R31.
    Для уменьшения нелинейных искажений и снижения выходного сопротивления канал низких частот охвачен отрицательной обратной связью, напряжение которой снимается с вторичной обмотки выходного трансформатора Тр2 и через резистор R33 подается на второй каскад усилителя. Канал низких частот нагружен на динамический громкоговоритель типа 6ГД-1 РРЗ, подключенный к обмотке 6 - 7 выходного трансформатора Тр2.
    Канал средних частот начинается с фильтра СЮ, R18, С11, R19, фазоинвертор его собран на правой половине лампы Л1, а выходной каскад - на двойном триоде Л5. Симметрия выходного каскада устанавливается резистором R39. Нагрузкой его служит динамический громкоговоритель типа 5ГД-1 РРЗ.
    Управляющие сетки выходных ламп обоих каналов имеют фиксированное смещение. Обеспечивает его выпрямитель, выполненный на диодах Д1 - Д2 по схеме удвоения напряжения, питающийся от накальной обмотки 4-5 силового трансформатора Тр1.
    Канал высоких частот имеет на входе фильтр...
    Далее...

ЧАСТЬ 13

Усилители мощности звуковой частоты промышленного производства

Для примера к вопросу об отличиях и сходстве аппаратуры, которую разрабатывали радиолюбители, и которую выпускала отечественная промышленность, приведем несколько схем наиболее популярных изделий заводов тогдашнего Министерства радиопромышленности. Читатель сам сможет оценить все достоинства и недостатки как радиолюбительских, так и промышленных разработок.

Магнитофон "Астра-2" выпускался одним из заводов Ленинграда. Магнитофон позволяет производить запись от микрофона, звукоснимателя, радиоприемника, трансляционной сети и перезаписывать фонограммы с других магнитофонов.

Номинальная выходная мощность усилителя магнитофона 2 Вт, полоса записываемых и воспроизводимых звуковых частот на большей скорости 50...10000 Гц, а на меньшей 50...5000 Гц. Нелинейные искажения на частоте 400 Гц не более 5 %. Полученные фонограммы можно прослушивать как через собственные громкоговорители магнитофона, так и через специальную выносную акустическую систему, обеспечивающую псевдостереофоническое звучание. Магнитофон "Астра-2" питается от сети переменного тока частотой 50 Гц и напряжением 127 или 220 В, потребляемая мощность равна 70 Вт.

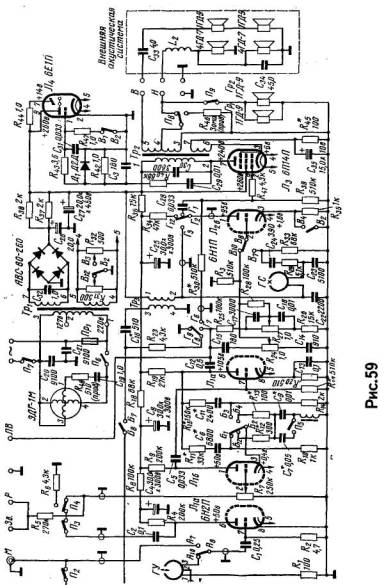

УМЗЧ магнитофона представляет собой простую схему (рис.59), компактную и достаточно устойчивую в работе. В конце 60-х годов "Астра-2" была символом уровня жизни, который можно было назвать "выше среднего", поэтому и компоновка усилителя как бы недоделана: предусмотрена возможность подключения внешней акустической системы, но не предусмотрен дополнительный запас мощности для получения нужного качества воспроизведения. Отличительной особенностью схемы является наличие ООС от нагрузочного трансформатора оконечного каскада в катодную цепь этой же лампы.

Усилитель магнитофона универсальный, он поочередно используется и для записи и для воспроизведения. Усилитель выполнен на четырех лампах типа 6Н2П, 6Н1П, 6П14П и 6Е1П. В режиме записи используются три каскада усиления НЧ, причем первый каскад (левая половина лампы 6Н2П) используется только при записи с микрофона. В остальных случаях записываемый сигнал подается сразу на второй каскад, собранный на правой половине лампы 6Н2П.

Потенциометр R7 предназначен для регулировки громкости при воспроизведении и установки необходимого уровня записываемого сигнала по оптическому индикатору в режиме записи. Усиленное напряжение сигнала с первичной обмотки выходного трансформатора Тр2 через цепочку R40, С29 подается на индикатор уровня записи, собранный на лампе 6Е1П по обычной схеме.

В режиме воспроизведения сигнал с универсальной головки ГУ подается на управляющую сетку левого (по схеме) триода лампы 6Н2П, усиливается всеми четырьмя каскадами предварительного усиления (лампы 6Н2П и 6Н1П) и поступает на сетку лампы 6П14П усилителя мощности. Оконечный каскад нагружен на два громкоговорителя типа 1ГД-9, размещенных непосредственно в корпусе самого магнитофона. Более высококачественное звучание можно получить, если к магнитофону подключить акустическую систему, в которую входят два громкоговорителя типа 4ГД-7, катушка L2, конденсаторы СЗЗ, С34 и два громкоговорителя типа 1ГД-9.

Регулировка тембра высших звуковых частот осуществляется потенциометром R24, а низших - потенциометром R27.

Выпрямитель анодного напряжения в усилителе магнитофона "Астра-2" селеновый, типа АВС-80-260. Выпрямленное напряжение сглаживается фильтром, состоящим из двух сопротивлений R37, R38 и двух конденсаторов С26, С27. Для снижения   фона   переменного   тока   обмотка   накала   силового   трансформатора шунтируется потенциометрами R31, R32.

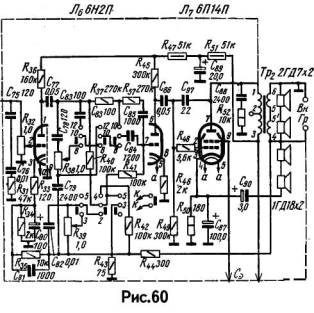

В те же годы достаточно популярной была магнитола "Миния" литовского производства. Радиоприемная часть схемы опущена  (рис.60), представлен только оконечный УМЗЧ. Номинальная выходная мощность магнитолы 1,5 Вт.

Выпрямитель магнитолы собран на четырех селеновых столбах АВС-120-270 (рис.61), включенных по мостовой двухполупериодной схеме. Анодно-экранное напряжение подается через многозвенный RC-фильтр. Потребляемая мощность от сети не свыше 80 Вт, при подключении магнитофона потребляемая мощность возрастает до 125 Вт.

На магнитофонной панели располагается универсальный, который работает как в режиме записи, так и в режиме воспроизведения. Во время записи лампы Л1 и Л2 работают как усилитель НЧ, а лампа Л4 - индикатором уровня записи. Каскад на лампе ЛЗ используется как генератор стирания и подмагничивания (частота 55 кГц). При воспроизведении сигнал с универсальной головки поступает на сетку лампы Л1 к левую, половину лампы Л2, которые используются как усилитель НЧ. Генератор стирания и подмагничивания (лампа ЛЗ) при этом отключается. Правая половина лампы Л2 при воспроизведении не используется.

Намоточные  данные   выходного   и   силового  трансформаторов   приведены   в таблице.

Радиола высокого класса "Ригонда" - разработка рижского завода "ВЭФ". Она рассчитана на прием программ местных и дальних широковещательных станций в диапазонах длинных, средних, коротких и ультракоротких волн. Воспроизведение сигнала могло быть стереофоническим и монофоническим, в зависимости от комплектации изделия.

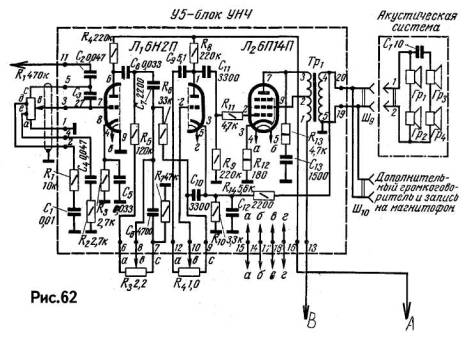

В усилителе НЧ используются два каскада на двойном триоде 6Н2П (рис.62). Регулировка тембра низших частот осуществляется частотно-зависимым делителем RC, а регулировка тембра высших частот дифференциальной схемой положительной и отрицательной обратной связи.

Выходной каскад выполнен на лампе 6П14П по ультралинейной схеме.

Блок питания (рис.63) выполнен в виде отдельного узла, включающего Ш-образный или ленточный силовой трансформатор ТС-50, селеновый выпрямитель АВС-80-260 и электролитические конденсаторы с сопротивлениями. На блоке размещается также выключатель напряжения сети, экранированный
металлическим экраном.

Намоточные данные выходного и силового трансформаторов приведены в таблице.

Магнитофон "Днипро-12Н" предназначен для записи речевых и музыкальных программ от микрофона, звукоснимателя и трансляционной линии. Лентопротяжный механизм магнитофона имеет две скорости движения ленты 9,53 и 4,76 см/сек. Система записи двухдорожечная. Чувствительность усилителя магнитофона с микрофонного входа 3 мкВ, со входа звукоснимателя 0,2 В, с линейного входа 10 В. Номинальное выходное напряжение -0,5 В. Полоса записываемых и воспроизводимых частот при скорости 9,53 см/сек-60...10000 Гц, при скорости 4,76 см/сек -80...5000 Гц. Нелинейные искажения при номинальном намагничивании ленты составляют 3% (не более). Суммарный относительный уровень шумов сквозного канала обычно лежит в пределах 40-45 дБ. Уровень шумов на частотах свыше 200 Гц - 50 дБ.

Выходная мощность на динамических громкоговорителях равна 3 Вт. Коэффициент нелинейных искажений на частоте 400 Гц при этом - менее 5%. Частотная характеристика при помощи имеющихся в магнитофоне раздельных регуляторов тембра может меняться в пределах от +5 до +9 дБ (на частотах 60 и 10 000 Гц, при скорости 9,53 см/сек).

Магнитофон питается от сети переменного тока частотой 50 Гц напряжением 220 или 127 В.

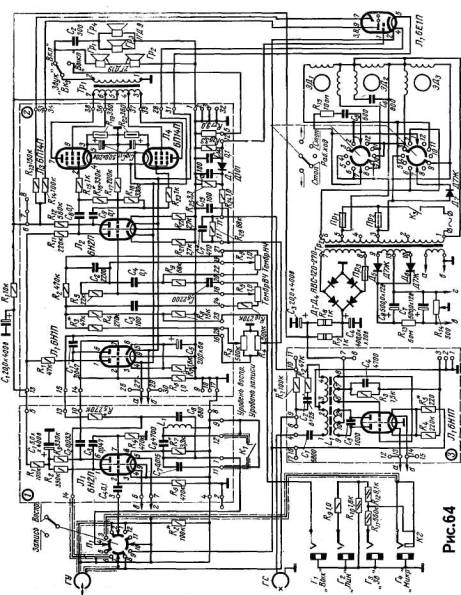

Усилитель собран на семи радиолампах и шести полупроводниковых диодах (рис.64). Основные узлы усилителя смонтированы на трех функциональных платах: 1 -предварительный усилитель, 2 - предоконечный и мощный каскады усиления и 3 -высокочастотный генератор.
