Дроссель фильтра Др1 собран на сердечнике из пластин Ш-16, толщина набора 45 мм, зазор в сердечнике 0,5 мм. Его обмотка содержит 1200- 1400 витков (до полного заполнения каркаса) провода ПЭВ-1 0,44.
    В выпрямителе использованы четыре селеновых столбика Д1002. Их можно заменить тремя селеновыми выпрямителями АВС-120-270, включенными параллельно, или применить полупроводниковые диоды Д7Ж в параллельно-последовательной схеме включения (16 шт.).
    Если усилитель собран правильно и в нем применены рекомендованные детали и элементы, то в налаживании нет необходимости. Схема рассчитана таким образом, что нужные режимы (указаны на схеме) устанавливаются автоматически.
    Включив усилитель, следует убедиться в его работоспособности, подавая на вход сигнал от звукоснимателя или прикасаясь отверткой к управляющим сеткам ламп Л1 и Л101. Регулятор усиления должен стоять в среднем положении.
    Включая высокоомный вольтметр поочередно между анодами оконечных ламп всех четырех каналов, добиваются с помощью потенциометров R26, R45, и R126, R145 минимального (не более 1 В) показания прибора. Такую операцию следует проделывать в соответствующем канале и после замены какой-либо из оконечных ламп.
    Если источник питания обеспечивает необходимое напряжение +280 В, то режимы во всех каскадах подбирать нет необходимости. В иных случаях, подбирая величины сопротивлений R20 и R39, следует добиться, чтобы в точках А и Б (при закороченном входе) установились потенциалы, указанные на схеме (рис.45). Остальные режимы установятся автоматически. Отклонение напряжений на +10 % не влияет на работу усилителя.
    Уровень фона при рациональном монтаже в усилителе очень низок. Так, при закороченном входе и максимальном усилении на расстоянии в 1 м от акустических агрегатов фон не прослушивается совершенно. Минимальный уровень фона устанавливают потенциометром R49. Если нет осциллографа или лампового милливольтметра, минимум фона устанавливают на слух, приложив ухо к низкочастотному громкоговорителю.
    О качестве работы стереоусилителя можно судить по прослушиванию записей новых долгоиграющих стереофонических или монофонических грампластинок, а также программ ЧМ-вещания.
    В усилителе отсутствует специальный генератор, позволяющий установить объективный стереобаланс. Практически более важен субъективный стереобаланс, который зависит от многих факторов, в частности от акустики помещения, взаимного расположения акустических агрегатов и слушателя, симметричности выходов источника звуковой программы и т. п.
    Субъективный стереобаланс можно установить следующим простым способом. К усилителю, работающему в режиме "моно", подводят входной сигнал. Регулятор усиления - в положение 75 % максимума, низшие частоты завалены, высшие - подняты. Вращая ручку "баланс", добиваются такого положения, когда звук сигнала будет исходить из точки, находящейся на биссектрисе угла, образованного головой слушателя и двумя колонками. В качестве источника сигнала при настройке лучше всего использовать шум свободной от записи дорожки пластинки или начало магнитной ленты без записи.
    В двухканальном ультралинейном УМЗЧ А. Межеровского (Р-5/68) применен весьма редко встречающийся метод разделения каналов с помощью глубокой отрицательной обратной связи, напряжение которой подается с обоих выходных трансформаторов в катодную цепь лампы разделительного каскада. Это дало возможность получить те же частотные характеристики, что и в ранее известных сложных усилителях с дополнительными разделительными каскадами и громоздкими частотными фильтрами, но при значительно меньшем количестве усилительных каскадов, при меньшем числе фильтров и их предельно упрощенной схеме. Номинальная выходная мощность каждого канала усилителя 7,5 вт при нелинейных искажениях в низкочастотном канале 0,8%, в высокочастотном 0,85%. Полоса воспроизводимых звуковых частот от 15 гц до 30 кГц при неравномерности частотной характеристики 0,5 дБ. Частота раздела каналов 1000 гц со снижением мощности каждого из них на этой частоте на 3 дБ. Диапазон регулировки усиления низкочастотного канала +20...-30 дБ на частоте 30...40 Гц, а высокочастотного канала +19...-26 дБ на частоте 15 кГц. Чувствительность усилителя 0,15 в. Уровень фона - 65 дБ. На входе усилителя (рис.46) установлены три пары гнезд с переключателем для наиболее часто используемых источников сигнала. При работе усилителя от трансляционной сети необходимо добавить четвертую панель входных гнезд с делителем напряжения сигнала, как это показано пунктиром на схеме.
    Первый каскад усиления собран на левом триоде лампы Л1. В этом каскаде сосредоточены частотные регулировки обоих каналов. Выбранная схема регулировок по сравнению с другими обеспечивает меньшее изменение уровня сигнала в крайних положениях регуляторов на средней частоте (1000 гц) и более крутые подъем и спад частотной характеристики на краях воспроизводимого диапазона частот.
    Резонансная цепь, состоящая из дросселя L1 и конденсатора С6, настроена на частоту 30 Гц и на этой частоте имеет минимальное сопротивление, а конденсатор С5 имеет небольшое сопротивление на высоких частотах...
    Далее...

ЧАСТЬ 11

Оконечные усилители стереоканалов двухкаскадные. На одном триоде лампы 6Н2П собран усилитель напряжения. Усилитель мощности (пентод 6П14П) для уменьшения нелинейных искажений работает в режиме класса А. С вторичных обмоток трансформаторов Тр1 и ТрЗ через переменные резисторы сопротивлением 47 кОм в катодные цепи лампы 6Н2П подается напряжение отрицательной обратной связи. Величина этой связи подбирается при регулировке так, чтобы получить номинальную выходную мощность каждого канала 2 Вт при коэффициенте нелинейных искажений менее 1% и входном напряжении 500 мВ (на частоте 1000 Гц).

Левый триод лампы 6Н8С служит для усиления напряжения, правый является фазоинвертором. На лампе Л9 6Н7С собраны усилители, создающие напряжение, необходимое (около 30 в) для работы двухтактного каскада усилителя мощности на триодах 6С4С. Двухтактный каскад работает в режиме АВ1, при этом нелинейные искажения и анодный ток покоя незначительны.

Чувствительность усилителя 1в при выходной мощности 6 Вт и обратной связи (с вторичной обмотки трансформатора Тр5 в катодную цепь левого триода 6Н8С) глубиной 20 дБ. Нелинейные искажения при этом менее 0,1%.

В случае отсутствия ламп 6С4С в двухтактном каскаде можно применить две лампы 6Н6П (по два параллельно соединенных триода в каждом плече). При использовании ламп 6Н6П в усилителе производятся следующие незначительные изменения: напряжение питания уменьшается с 290 до 250 В; напряжение смещения снижается с -67 до -15 В; на входе усилителя лучше поставить делитель напряжения; с лампой 6Н6П вместо 6Н8С и 6Н7С хорошо работает лампа 6Н1П.

Менее сложный по конструкции, но более мощный высококачественный двухканальный УМЗЧ из книги МРБ-407/1961 собран на 11 лампах. Выходная мощность усилителя 30 Вт при коэффициенте нелинейных искажений на частоте 400 Гц менее 0,5 %. Полоса воспроизводимых частот составляет 30...15000 Гц.

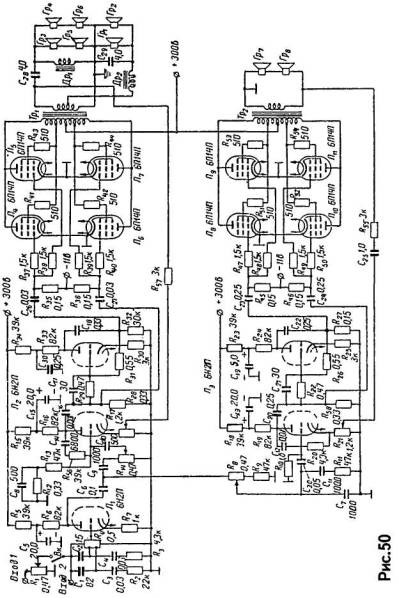

Разделение каналов происходит на частоте 800 Гц. Для этого служат фильтры на каждого из каналов (рис.50), а в остальном оба канала усиления совершенно идентичны. Оба усилителя охвачены ООС, которую можно регулировать в пределах 12 дБ, добиваясь качественного звучания. Особенностью схемы является подача смещения на управляющие сетки выходного каскада от отдельного стабильного источника, что, по замыслу автора конструкции, позволяет наилучшим образом обеспечить симметрию двухтактного каскада.

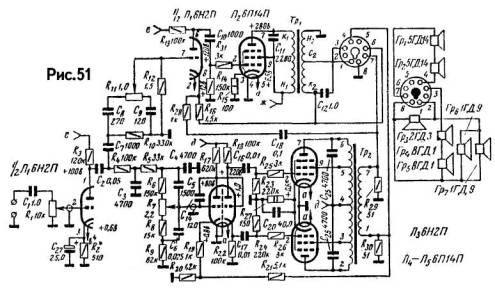

Еще более простой и менее мощной, но весьма схожей со схемой Романюка является двухканальный усилитель низкой частоты Б. Яунземса (МРБ-1974). На рис.51 приведена схема простого двухканального усилителя, собранного на пяти пальчиковых лампах. Усилитель воспроизводит полосу частот от 50 Гц до 15 кГц. Коэффициент нелинейных искажений на частоте 1000 гц составляет 1,0%, а на границах частотного диапазона не более 3%. Выходная мощность канала усиления высших звуковых частот 2 Вт, а канала усиления низших звуковых частот - 4 Вт. Чувствительность усилителя 130 мВ, уровень фона на выходе низкочастотного канала - 50 дБ, а коэффициент взаимномодуляционных искажений высокочастотного канала не более 1,5%.

Низкочастотный сигнал с общего регулятора громкости R1 поступает на сетку левого (по схеме) триода лампы Л1 типа 6Н2П, работающего во всем спектре звуковых частот. Разделение на высокочастотный и низкочастотный каналы происходит после этого каскада. Сигналы высших звуковых частот через фильтр С7, СЗ, R11, С9, R10 поступают на правый (по схеме) триод лампы Л1, усиливаются и далее подводятся к управляющей сетке лампы Л2 оконечного каскада. Функции регулятора тембра высших, звуковых частот выполняет потенциометр R11. Диапазон регулировки на частоте 15 кГц +15 дБ. Высокочастотный канал охвачен отрицательной обратной связью, напряжение которой снимается с вторичной обмотки трансформатора Тр1 и подается в катодную цепь лампы Л1 первого каскада высокочастотного усилителя.

Выходной каскад этого усилителя выполнен на однотактной схеме на лампе Л2 типа 6П14П. Каскад охвачен отрицательной обратной связью, создающейся за счет отсутствия блокировочного конденсатора на сопротивлении автоматического смещения R15. Дополнительное подавление низших частот в высокочастотном канале создается цепью отрицательной обратной связи, напряжение которой снимается с сопротивления R29, включенного во вторичную обмотку низкочастотного трансформатора, и подается в катодную цепь лампы первого каскада высокочастотного канала. Низкочастотный канал усилителя трехкаскадный. Он выполнен на лампах ЛЗ типа 6Н2П и Л4, Л5, типа 6П14П.

Напряжение сигнала поступает на первый каскад канала низших звуковых частот через заградительный фильтр R4, СЗ, R5, С4. Регулировка тембра низших звуковых частот осуществляется потенциометром R7, включенным в цепь частотно-зависимого делителя напряжения R6, R7, С5, R8, R9, Сб. Диапазон регулировки на частоте 50 Гц +8 дБ. Первый и второй каскады усилителя низкочастотного канала выполнены на лампе ЛЗ. Первый каскад охвачен отрицательной обратной связью, напряжение которой снимается с анода и подается на сетку левого триода лампы 6Н2П через конденсатор С14.

Второй каскад усилителя выполнен по фазоинверсной схеме с разделенной нагрузкой; сопротивления нагрузки включены в анодную R18 и катодную R22 цели правого триода лампы ЛЗ. Выходной каскад низкочастотного канала выполнен по двухтактной схеме на лампах 6П14П, которые нагружены на выходной трансформатор Тр2. Во вторичную обмотку этого трансформатора включены два громкоговорителя типа 5ГД14.

Все каскады низкочастотного канала усилителя охвачены отрицательной обратной связью, напряжение которой снимается с сопротивления R30 во вторичной обмотке выходного трансформатора  и  через сопротивление  R21  подается  в катодную  цепь левого триода лампы 6Н2П.

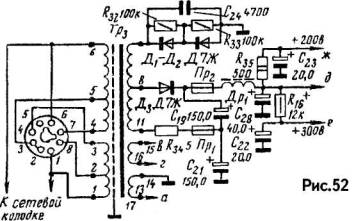

Усилитель питается от отдельного блока питания (рис.52). Выпрямитель собран по схеме неполного удвоения на диодах типа Д7Ж. Эта схема позволяет получить два различных напряжения для питания анодных цепей ламп усилителя. Намоточные данные выходных и силовых трансформаторов приведены в таблице.

Свою схему трехполосного высококачественного УМЗЧ Г. Мудрецов (МРБ-1974) предварил пространными рассуждениями о необходимости разделения частот на каналы.  В одних усилителях это разделение осуществляется  на выходе: усилитель усиливает всю полосу частот, а на две полосы сигнал разделяется только громкоговорителями. В других усилителях разделение происходит на входе или перед оконечным каскадом.

Когда усиление разделено на несколько полос, низшие частоты усиливаются одним каналом усиления, высшие - другим. В этом случае даже при нелинейных искажениях на выходе каждого канала наиболее вредных комбинационных частот не возникнет.

При разделении частот на выходе усилителя уменьшаются только комбинационные частоты,   возникающие  в  громкоговорителях,   а  искажения,  созданные  усилителем, полностью остаются. Поэтому разделение частотного диапазона на входе усилителя дает более высокое качество звучания, так как уменьшаются комбинационные частоты, возникшие не только в громкоговорителе, но и в усилителе. Однако не следует думать, что применение разделенных громкоговорителей при однополосном усилении малоэффективно. Прежде всего, значительно расширяется диапазон воспроизводимых частот. Если построить усилитель на широкий диапазон частот, например, 40...10000 Гц нетрудно, то воспроизвести такую полосу частот одним громкоговорителем невозможно.

Применение нескольких громкоговорителей уменьшает искажения, вызванные эффектом Доплера. При воспроизведении одним громкоговорителем одновременно низших и высших частот сигнала диффузор медленно колеблется с большой амплитудой на низших частотах и в то же время совершает быстрые колебания с мало амплитудной на высших частотах. Высокочастотное звучание по частоте оказывается промодулированным низкочастотным. Подобная частотная модуляция воспринимается на слух подобно нелинейным искажениям.

Многополосные системы воспроизведения звука эффективно уменьшают наиболее вредные виды искажений - комбинационные частоты и частотную модуляцию от эффекта Доплера в громкоговорителях,

При трехполосном усилении отпадает необходимость в особом регуляторе тона; регулировка частотной характеристики в широких пределах осуществляется обычным регулятором усиления на входе низкочастотного и высокочастотного каналов. Отсутствие отдельного регулятора тона заметно упрощает схему. По сравнению с двухполосным усилителем, у которого оба канала имеют одинаковую мощность и одинаково высокое качество воспроизведения, в трехполосном добавлены всего два каскада канала высших частот. Высокое качество воспроизведения, удобство регулировки при незначительном усложнении - таковы преимущества трехполосного усилителя.

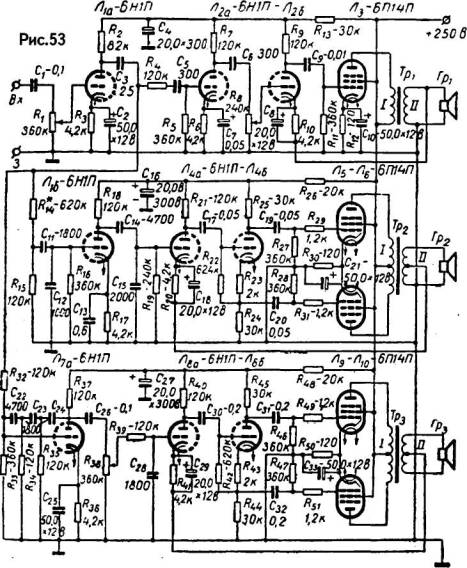

Принципиальная схема трехполосного усилителя приведена на рис.53. Первый каскад усиления, выполненный на левой (по схеме) половине лампы Л1, общкй для всех трех каналов; он усиливает всю полосу частот. После него происходит разделение диапазона усиливаемых частот на три полосы. Частота разделения каналов низших и средних частот 300 Гц, средних и высших - 2500 Гц. При таких частотах раз деления на каждый канал приходится одинаковая полоса частот (в логарифмическом масштабе частотной шкалы).
