ДОВОДКА
Сейчас будет немного нудно . Здесь придется поработать уже без творчества ,
терпеливо , на характер . Результат получен , необходимо его закрепить и слегка
отполировать . Разбираем все . Вынимаем постылые китайские детальки , среди
которых мы тут строили настоящий усилитель . Выламываем плоскогубцами ,
выкусываем шину . Полный демонтаж . Желательно все это конечно было
сфотографировать , если у вас не стоит в запасе еще один непаханный образец :)
К шине есть серьезные требования у любого аудиофила . Она должна быть
достаточно массивной , и желательно посеребренной . Здесь применена шинка из
обмоток сварочного аппарата , старой чистой , катанной меди . Перемычки на
панельках ламп , все соединения проводников выполнены моножилой диаметром 1 мм ,
луженой припоем с содержанием серебра . Дальше , после вынимания ламповых
панелек , чистки , оттирания клея и пр . все устанавливается в обратном порядке,
продумывая наиболее рациональный монтаж . Припой немецкий , с содержанием
серебра . Ниже приведены фото монтажа , вверху старого , внизу нового .
Монтаж китайский
Монтаж русский
Серьезное внимание уделили элементам анодного питания . Заменены диоды ,
поставлен шунтирующий конденсатор HI END класса

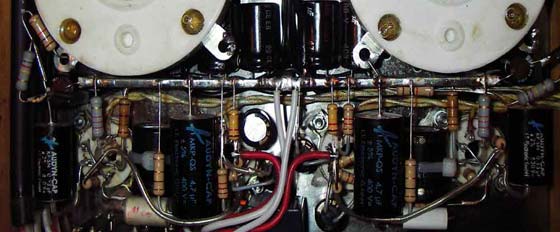

Вот фото окончательного чистового монтажа .
Наглядно видно что качество усилителя MUSIC ANGEL XD845MKIII заметно
изменилось . И не только внешне . При прослушивании появилась глубина ,
чувственность вокала , возникла откуда то атмосфера зала , его призвуки . Очень
отчетливые признаки живого звучания . Грамотный монтаж окончательно расставил
музыкантов и инструменты на свои места .
ОТЗЫВЫ ГРУППЫ ПОДДЕРЖКИ
Негативных мнений не было . Сомневающихся не обнаружено . Сообщество
меломанов , слава богу , не пионерская дружина , люди серьезные , обеспеченные
сложившиеся люди . Они имеют мнение , и не прочь его высказать , любыми
подходящими словами . Им есть с чем сравнивать , я вам ручаюсь . Очень хорошо .
Собрались , каждый со своим комплектом неудобноиграемых композиций . Видимо ,
собирались поглумиться над нами и над китайцами .
Лучший комплимент , когда
эти серьезные люди слушают до конца любую композицию , не меняя по диджейски
пластинки каждые 3 минуты . Звучание цепляет , затягивает . Практически во всех
жанрах . Очень проникновенно . Нет в разговорах детской болезни - "верха" ,
"низ" ... Все есть , иначе бы и слушать никто не стал . Оценивается общая
гармония и эмоциональность , комфортность звучания . Аппарат играет как надо .
ВЫВОДЫ
Пожалуй , усилитель MUSIC ANGEL XD845MKIII вполне достоин доработки . Блок
питания подлежит лишь незначительной переделке , навесной монтаж легко
демонтировать и заменить на качественный . Работы в принципе немного , если
делать аккуратно , имея под рукой все необходимые детали и интрументы , можно
управиться за выходные . Благо не нужно работать с корпусом и перемонтажом блока
питания . Там все сделано удовлетворительно . Разводка , расположение достаточно
продуманные . Были попытки связаться с Нижним , с Питером , по поводу замены
выходных трансов . Оказалось , что никто не мотает на 845 лампу . Слишком
говорят хлопотно , утверждают , что в России их хорошо никто не намотает . Есть
литература по самостоятельной намотке . Но псих берет , как сложно . Дядечка
один , старый техник , сказал так : " Пока вы сами научитесь мотать трансы на
845 , будете уже глухими и беззубыми " . Я ему верю . Но пока трансы играют ,
всем нравится . Уважаемый московский поставщик элементов , Алексей Романцев
,хозяин " Аудиоинструмент ", тоже знает модель MUSIC ANGEL XD845MKIII .
Заговорили с ним о трансах . "- Сгорели что ли ?" . Не меняйте , не трогайте .
Говорил долго , рассказал что трансы хороши , намотаны как надо и где надо .
Скорее всего я соглашусь с ним .
Еще раз подчеркну , что каждый элемент в
аудиосигнальном тракте заметно улучшает звучание аппарата в целом . Можно в
принципе , ограничиться простой перепайкой элементов на существующей шине , если
совсем туго со временем и энтузиазмом . Просто взять , и сделать .Усилитель и
так неплох , относительно своей стоимости . Но не за средним уровнем мы гнались
, когда планировали взяться за паяльники .

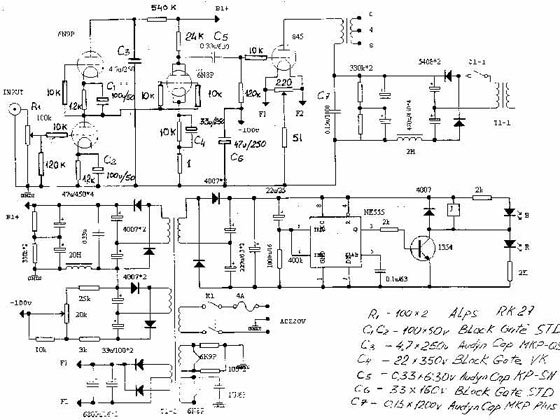

Вот схема со спецификацией
элементов , которая уже радует людей своим звуком по настоящему . В колонке
"Ссылки" можете найти поставщиков этих деталей .
ПОСТСКРИПТУМ
Что можно сказать напоследок , для формирования общего , короткого мнения по
этому проекту ? Он удался . Было множество скепитических мнений , которые
подтвердились после первого прослушивания неделанного усилителя . Отводили глаза
люди , не верилось . Теперь не верится , что этот аппарат мог когда то не играть
. Удивленные люди тащили свои усилители для прослушивания в одном тракте для
корректного сравнения . Разводили руками . MUSIC ANGEL не обнаружил конкрурентов
для серьезной борьбы . После апгрейда он оказался выше предалагемых претендентов
на голову . Выберу для примера один конкрурирующий усилитель . Его сейчас делают
в Туле , по моему самая уважаемая фирма , по цене качеству - "ART AUDIO LAB" .
При всем уважении к тулякам , их аппарат проиграл с треском . Он был включен
первым , затем MUSIC ANGEL XD845MKIII . Тульский больше не подключали . Эффект
удивительный . MUSIC ANGEL звучит настолько масштабно и уверенно , что
выигрывает за явным преимуществом . Тульский звук после звучания
апгрейдированного MUSIC ANGEL воспринимается как детский ксилофончик . И не в
тульских мастерах дело . Дело в разнице звукоизлечения ламп EL34 и 845 ой . EL34
более воздушная лампа , гораздо отчетливее шелесты тарелочек , 845 играет на
верхах несколько грязновато . Этим впрочем , грешат все прямонакальные триоды .
Но все остальное - я повторюсь , на голову выше .
Почему мы считаем проект
удавшимся ? Потому что выполнена изначально поставленная главная задача .
Уложиться в бюджет , не потерять бездумно годы жизни , ради ребячества с
напильниками , паяльниками , другими гайками и проводами . Основное время заняло
собственно отслушивание , что не очень противно . То есть , выражаясь образно ,
не пришлось нам строить рояль . Пришлось только его настроить . Ну , пускай еще
заменили струны кой какие . Стоимость апгрейда уложилась в 200$ . Суммарная
стоимость затрат итого невысокая . Легко укладывается в заданные 1000$ . Не могу
себе представить усилителя с таким звучание за такие деньги , даже на вторичном
рынке , включая западный . Когда то , впервые разузнав стоимость культовых
усилителей , я впал в шок вперемежку с депрессией . Теперь я шокирован тем , что
полноценный ремейк этих моделей тлеет легендарными лампами у меня в этажерке .
И это не предел . Есть все же еще одна возможность , думаю главная
возможность , окончательного апгрейда . Нашлись все же варианты замены выходных
трансформаторов . Нашлись в Англии . Фирма SOWTER мотает все . В принципе не так
дорого . Можно организовать доставку к дверям по указанным реквизитам . Габариты
позволяют вписать его в существующий экранирующий кожух того же MUSIC ANGEL
XD845MKIII .
ДРУГИЕ ПРОЕКТЫ
Решил рассказать в предыдущем нашем успехе . Долгое время каждый из нас
занимался постройкой аккустических систем . Много чего было выполнено , в двух и
трех полосах . Результаты конечно были достойные . И все , каждый , своим
извилистым путем пришел к выводу , что лучше широкополосной аккустики быть не
может . Нужно конечно сделать определенные оговорки . Точнее одну .
Широкополосный драйвер должен быть исключительного качества . Такой нашелся .
Фирма VISATON выпустила в хай эндовской линейке широкополосник B200 . Именно он
приглянулся своим качеством и ценой . Рекомендованные немецкие фильтры были
доработаны , затем просто заменены на обычный двухэлементный полосовой фильтр LR
. Применена ленточная катушка фирмы MUNDORF . Корпус с лабиринтом Гейм - Гольца
. Результаты выше похвал . Точечный источник звука очень точно строит
стереокартину . Отстутвие деления на полосы делает звучание любого оркестра
слаженным и гармоничным . Трудно поверить , что широкополосный драйвер может без
потерь и смазанности отображать выскокочастотный диапазон . Басы даже избыточные
, к счастью легко регулируются лабиринтом . Сейчас запускается в серию аж 8
комплектов такой аккустики . Вот фото внешности и компоновки системы :
Дизайн Алексея Бартова (слева) и Павла Королева (справа) . На вкус и цвет
никто никому не товарищ . Варианты отделки бесконечны . Дизайн Бартова например
, воплощен в мастерской члена союза художников России Алексея Чернышова .
Есть одно очень серьезное начинание . Однобитный цифроаналоговый
преобразователь , с переключение частоты дискретизации . Уже существует
доработанный макет , запущена серия из 10 экземпляров на элементах
бескомпромиссного качества . Корпуса режутся лазером , печатные платы из
фторопласта . Макинтош обзавидуется .
ССЫЛКИ
Неоходимые элементы для апгрейда можно заказать на питерском сайте :
http://www.samodelka.ru/
Лампы можно заказать здесь : http://www.audioinstr.h1.ru/ .
Если интересуетесь дорогими импортными лампами , поискать нужно здесь :
http://www.kogerer.ru/. Тут же трансформаторы
"Tanga","Hashimoto","Tamura". Для самых отчаянных аудиофилов можно рекомендовать
замену выходных трасформаторов по каталогу вот здесь : http://www.sowter.co.uk/ .
По моему самый практичный и недорогой вариант . Собственно усилители Music Angel XD845MKIII
продаются здесь : http://www.musicangel.ru/
Просто полезная страница : www.audioportal.ru/
Это обложки очень хороших сборников по ламповой технике . Не пропустите , это
лучшие альманахи по нашей теме .
ПОЧТОВЫЙ АДРЕС АВТОРОВ
E-mail bartoff@rambler.ru
Пишите , с удовольствием послушаем мнение других , ответим всем . Нам всем
необходимо иногда свериться с другими вариантами . Обмен практическим опытом
значительно приближает минуты меломанского блаженства . Все придется делать ,
или доводить до ума своими руками . Стоимость аппаратов нужного класса
совершенно неприличны . Заранее просим прощения за сумбурность стиля и
скомканность изложения . Для нас важен результат , а писанина раздражает , и
своя , и чужая . Будет достаточное количество откликов , добавим форум .
Удачи всем , с уважением ,
Алексей Бартов , Павел Королев , г.Ижевск .
